| 可以直接接上示波器或頻譜分析儀，即可輕鬆地實現光特性的測定。 |
| |

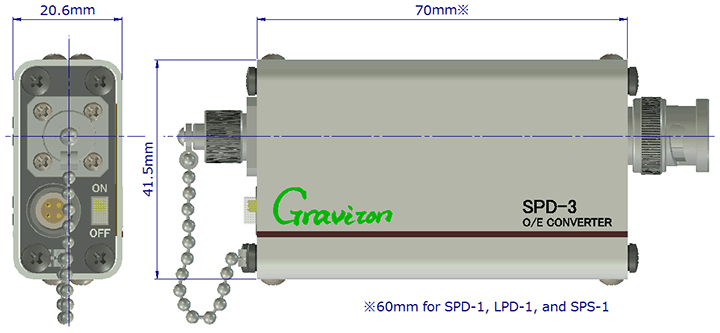

| ■ 小型化、輕量化 |
 |
|
|
| ■ 安裝容易 |
 |
|

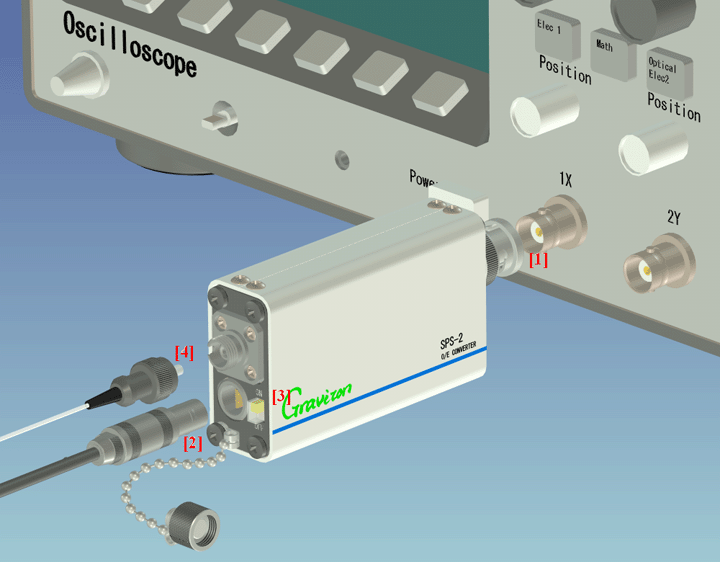

| [1] 接上電子分析設備 [2] 連接DC電源[3] 啟動開關ON [4] 輸入光源訊號 |
|
|

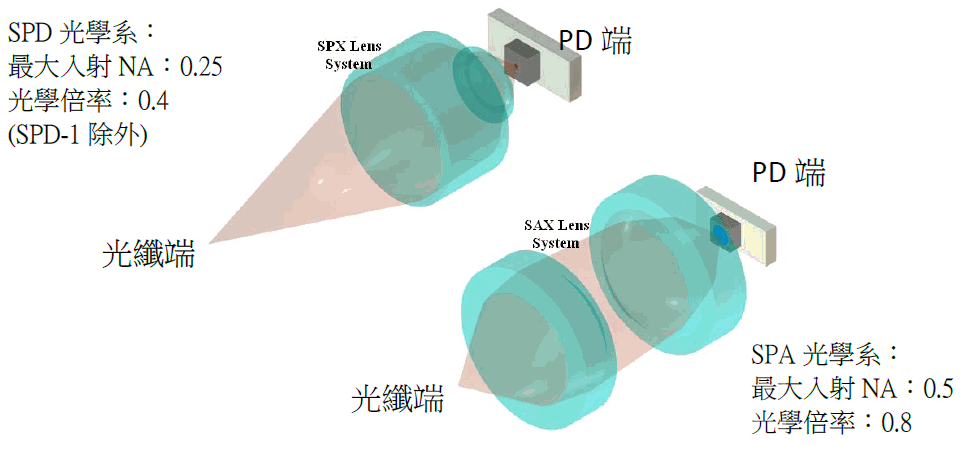

| ■ SPD & SPA的收光光學系 |
|
 |
搭載特殊設計的光學系，可完全取得經由大口徑或高NA光纖所得到的光源信號。
(最大口徑1mm / 最大NA 0.5) （SPD-1、LPD-1 & SPS-1 使用球形透鏡的PD元件）
|
|
|
|
| ■ 可見光用OE converter (Max NA = 0.2, 0.25) |
|
| 機型 |
波長範圍 |
基準波長 |
感度 |
受光徑 |
受光NA |
頻寬 |
tr/tf |
| SPD-1_650nm |
320 to 1000nm |
658nm |
500V/W |
0.8mm |
0.2 |
DC to 1.2GHz |
290ps |
| SPD-1_850nm |
320 to 1000nm |
850nm |
500V/W |
0.8mm |
0.2 |
DC to 1.2GHz |
290ps |
| SPD-2_520nm |
380 to 1000nm |
520nm |
1000V/W |
1.0mm |
0.25 |
DC to 1.2GHz |
290ps |
| SPD-2_650nm |
380 to 1000nm |
658nm |
1000V/W |
1.0mm |
0.25 |
DC to 1.2GHz |
290ps |
| SPD-2_850nm |
380 to 1000nm |
850nm |
1000V/W |
1.0mm |
0.25 |
DC to 1.2GHz |
290ps |
| SPD-3 |
380 to 950nm |
850nm |
500V/W |
0.5mm |
0.25 |
DC to 2.0GHz |
190ps |
| SPD-4 |
380 to 1000nm |
850nm |
300V/W |
0.5mm |
0.25 |
DC to 3.0GHz |
150ps |
|
|
|
| ■ 可見光用OE converter (Max NA = 0.5) |
|
| 機種 |
波長範圍 |
基準波長 |
感度 |
受光徑 |
受光NA |
頻寬 |
tr/tf |
| SPA-2_650nm |
400 to 1000nm |
658nm |
1000V/W |
1.0mm |
0.5 |
DC to 1.0GHz |
370ps |
| SPA-3 |
380 to 950nm |
850nm |
500V/W |
0.25mm |
0.5 |
DC to 2.0GHz |
190ps |
| SPA-4 |
380 to 950nm |
850nm |
300V/W |
0.25mm |
0.5 |
DC to 3.0GHz |
150ps |
|
|
|
| ■ 可見光用OE converter (高感度製品) |
|
| 機種 |
波長範圍 |
基準波長 |
感度 |
受光徑 |
受光NA |
頻寬 |
tr/tf |
| SPS-1_10KV/W |
320 to 1000nm |
850nm |
10KV/W |
0.8mm |
0.2 |
DC to 100MHz |
3.6ns |
| SPS-1_100KV/W |
320 to 1000nm |
850nm |
100KV/W |
0.8mm |
0.2 |
DC to 15MHz |
28ns |
| SPS-2_10KV/W |
400 to 1000nm |
850nm |
10KV/W |
1.0mm |
0.5 |
DC to 100MHz |
3.6ns |
| SPS-2_100KV/W |
400 to 1000nm |
850nm |
100KV/W |
1.0mm |
0.5 |
DC to 15MHz |
28ns |
|
|
|
|
| ■ 長波長用OE converter (使用InGaAs PIN PD) |
|
| 機種 |
波長範圍 |
基準波長 |
感度 |
受光徑 |
受光NA |
頻寬 |
tr/tf |
| LPD-1 |
900 to 1650nm |
1310nm |
500V/W |
0.08mm |
0.2 |
DC to 1.5GHz |
250ps |
| LPD-2 |
950 to 1650nm |
1310nm |
1000V/W |
0.5mm |
0.25 |
DC to 1.5GHz |
250ps |
| LPS-1_20KV/W |
900 to 1650nm |
1310nm |
20KV/W |
0.08mm |
0.2 |
DC to 100MHz |
3.5ns |
| LPS-2_20KV/W |
950 to 1650nm |
1310nm |
20KV/W |
0.5mm |
0.25 |
DC to 100MHz |
3.5ns |
|
|
|
| ■ 關於650nm 基準品與850nm基準品 |
SPD-1、SPD-2與SPA-2所使用的PD，因為具有周波數(頻率)特性的波長依存性，大約在1MHz～100MHz的範圍，周波數(頻率)特性會變化。所以，SPD-1 650nm、 SPD-2 650nm與SPA-2 650nm在波長658nm處；SPD-1 850nm與SPD-2 850nm在波長850nm處，有特別作了平坦化的(TURING)處理。
如果有多波長測定需求時，建議可以選擇周波數(頻率)特性的波長依存性較小的SPD-3或SPD-4系列產品。
|
|
|
| ■ 關於最小合適的光纖口徑 |
| SPA-2 650nm使用光纖的口徑，請使用直徑100um以上的規格。若使用口徑較細的光纖時，PD受光面上的光點太小時，可能無法達到原本規格的頻率特性。 |
|
|
| ■ 機種與規格一覽表 |
|
| 項 目 |
波 長 |
光 學 系 (註1) |
感 度 |
受光徑 |
受光
NA |
頻 寬 |
Tr / Tf |
| 機 種 |
短波
長用 |
長波
長用 |
球透鏡 |
特殊光學
系SAX |
特殊光學
系SPX |
V/W |
口徑
ф
mm |
NA |
Hz
DC～ |
sec |
SPD-1
(650nm)
(850nm) |
● |
|
● |
|
|
500 |
0.8 |
0.2 |
～1.2G |
290p |
SPD-2
(650nm)
(850nm) |
● |
|
|
● |
|
1000 |
1.0 |
0.25 |
～1.2G |
290p |
SPD-2
(520nm) |
● |
|
|
● |
|
1000 |
1.0 |
0.25 |
～1.2G |
290p |
| SPD-3 |
● |
|
|
● |
|
500 |
0.5 |
0.25 |
～2G |
190p |
| SPD-4 |
● |
|
|
● |
|
300 |
0.5 |
0.25 |
～3G |
190p |
| SPA-2 |
● |
|
|
|
● |
1000 |
1.0 |
0.5 |
～1.0G |
370p |
| SPA-3 |
● |
|
|
|
● |
500 |
0.25 |
0.5 |
～2G |
190p |
| SPA-4 |
● |
|
|
|
● |
300 |
0.25 |
0.5 |
～3G |
150p |
SPS-1
(註2) |
● |
|
● |
|
|
10K
100K |
0.8 |
0.2 |
～100M～15M |
3.6n
28n |
SPS-2
(註2) |
● |
|
|
|
● |
10K
100K |
1.0 |
0.5 |
～100M～15M |
3.6n
28n |
| LPD-1 |
|
● |
● |
|
|
500 |
0.08 |
0.2 |
～1.5G |
250p |
| LPD-2 |
|
● |
|
● |
|
1000 |
0.5 |
0.25 |
～1.5G |
250p |
LPS-1
(註2) |
|
● |
● |
|
|
20K |
0.5 |
0.25 |
～100M |
3.5n |
LPS-2
(註2) |
|
● |
|
● |
|
20K |
0.5 |
0.25 |
～100M |
3.5n |
|
註1) 特殊設計光學系目前有NA=0.25(SPX光學系) 與 NA=0.5(SAX光學系)兩種。(請參照下圖)
註2) 關於感度的變更，請與我們聯繫。
|
|
|

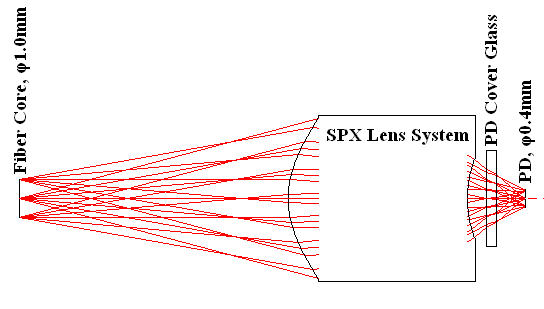

| ■ [ＳＰＸ光学系：NA0.25] |
 |
例：SPD-2的集光範圍
最大受光直徑：1.0mm
最大受光NA ：0.25
PD受光徑 ：0.4mm
光学系倍率 ：0.4倍
|
|
|
|

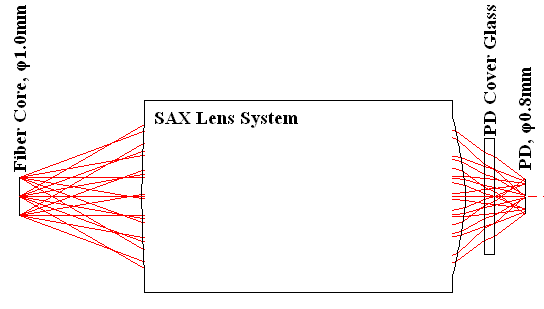

| ■ [ＳＡＸ光学系：NA0.5] |
 |
例：SPA-2的集光範圍
最大受光直徑：1.0mm
最大受光NA ：0.5
PD受光徑 ：0.8mm
光学系倍率 ：0.8倍
|
|
|
